طراحی اصولی شیب فاضلاب از مهمترین مراحل در اجرای سیستم تخلیه فاضلاب ساختمان است و نقش تعیینکنندهای در عملکرد صحیح شبکه دارد. رعایت شیب مناسب مانع از گرفتگی لولهها، تهنشینی مواد جامد و برگشت فاضلاب میشود. اگر شیب کمتر از حد استاندارد باشد، جریان کند شده و رسوبات تجمع مییابند، و اگر بیش از حد باشد، آب از جامدات جدا میشود. با اجرای دقیق و محاسبه صحیح شیب، میتوان عمر مفید لولهها را افزایش داد و نیاز به تعمیرات را کاهش داد. در این مقاله، اصول فنی، مقادیر استاندارد و نکات اجرایی طراحی اصولی شیب فاضلاب را گامبهگام بررسی میکنیم.
جهت مشاوره رایگان با ما تماس بگیرید:
09120979621 – 09381444000 – 09127070017
تیم تهران اگو با بیش از ۱۲ سال سابقه درخشان در خدمات پیمانکاری و طراحی اصولی شیب فاضلاب، افتخار دارد پروژههای متعددی را در سراسر تهران با بالاترین کیفیت به انجام رسانده است.
این مجموعه تاکنون بیش از ۱۰۰۰ مورد نصب و اجرای انشعاب فاضلاب شهری و داخلی را برای ساختمانهای مسکونی، اداری، تجاری و بیمارستانی بهصورت تخصصی انجام داده است.
با استفاده از نیروهای مجرب، ابزارهای دقیق و رعایت استانداردهای فنی، تمامی مراحل حفاری، لولهگذاری و اتصال به شبکه شهری با دقت بالا انجام میشود. در کنار اجرای صحیح شیب فاضلاب، از بهترین لولهها و اتصالات استفاده میشود تا سیستم تخلیه، عملکردی روان و بینقص داشته باشد.
تهران اگو با تکیه بر تجربه، تخصص و تعهد، همواره در مسیر ارائهی خدمات حرفهای، اجرای اصولی شبکه فاضلاب و جلب رضایت کامل مشتریان گام برمیدارد.

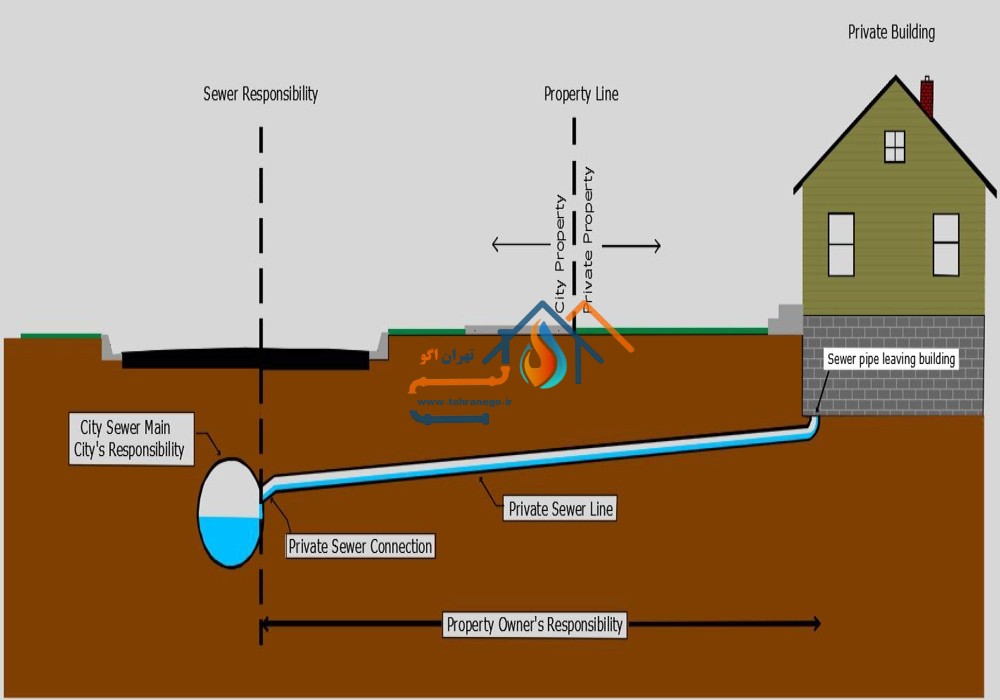

شیب مناسب، عامل اصلی در حرکت ثقلی فاضلاب است. در صورت کم بودن شیب، مواد جامد تهنشین میشوند و مسیر بهمرور دچار گرفتگی خواهد شد. از طرف دیگر، شیب بیش از اندازه باعث جدا شدن مایع از جامدات شده و منجر به باقی ماندن ذرات در مسیر میشود. بنابراین در طراحی باید تعادل بین این دو حالت برقرار شود تا جریان پیوسته و یکنواختی در لولهها ایجاد گردد.
براساس استانداردهای فنی، میزان شیب به قطر لوله بستگی دارد. جدول زیر مقادیر پیشنهادی برای اجرای شیب لولههای فاضلاب را نشان میدهد:
| قطر لوله | شیب حداقل | شیب معمول | توضیح |
|---|---|---|---|
| ۵۰ میلیمتر | ۱٪ | تا ۲٪ | برای لولههای فرعی مانند خروجی سینک و روشویی |
| ۷۵ میلیمتر | ۰.۵٪ | تا ۱.۵٪ | برای لولههای حمام یا آشپزخانه |
| ۱۱۰ میلیمتر | ۰.۳٪ | تا ۱٪ | برای لولههای اصلی افقی واحدها |
| ۱۶۰ میلیمتر و بالاتر | ۰.۲٪ | تا ۰.۵٪ | برای خطوط اصلی افقی یا فاضلاب شهری |
برای اجرای دقیق، ابتدا طول مسیر لوله را اندازهگیری کرده و افت ارتفاع را بر اساس شیب مورد نظر محاسبه کنید.
فرمول:
افت ارتفاع = طول مسیر × درصد شیب
مثلاً اگر طول مسیر ۱۰ متر و شیب ۰.۵٪ باشد، افت ارتفاع باید ۵ سانتیمتر باشد.
در حین اجرا، با استفاده از تراز لیزری، شابلون یا شیلنگ تراز، اختلاف ارتفاع ابتدا و انتهای مسیر کنترل میشود تا از اجرای دقیق اطمینان حاصل گردد.
برای جلوگیری از خطاهای اجرایی و حفظ عملکرد بهینه سیستم، رعایت نکات زیر الزامی است:
شیبهای کوچک با چشم قابل تشخیص نیستند؛ بنابراین استفاده از تراز لیزری ضروری است.
هنگام عبور از موانع یا تغییر جهت مسیر، شیب باید بهصورت نرم تغییر کند تا از جدا شدن آب و جامدات جلوگیری شود.
در خاکهای نرم یا نشستپذیر، فواصل ساپورتها را کاهش دهید تا تغییر شکل لولهها مانع حفظ شیب نشود.
در محلهایی که احتمال رسوب زیاد است (مانند آشپزخانهها)، دریچه بازدید و خطوط شستوشو طراحی کنید.
در مناطق سردسیر یا با احتمال یخزدگی، لولهها باید در عمق مناسب و با عایقبندی اجرا شوند.
در بسیاری از پروژهها، خطاهای ساده ولی تأثیرگذار باعث اختلال در عملکرد سیستم میشوند. از جمله:
رفع این خطاها نیاز به بازبینی نقشهها و تست جریان قبل از بستن مسیر دارد.
پس از اجرای کامل لولهکشی، قبل از پر کردن کف یا دیوار، حتماً آزمایش آببندی و جریان انجام دهید. با عبور دادن حجم مشخصی از آب، میتوان مسیر را از نظر شیب، گرفتگی یا نشتی بررسی کرد. اگر آب در مسیر جمع شود یا صدای غیرعادی ایجاد گردد، نشاندهندهی وجود اشکال در شیب است.
حُجره این کسب و کار:
💬 سخن پایانی
رعایت اصول طراحی و اجرای شیب فاضلاب، مهمترین عامل در تضمین عملکرد پایدار و بدون مشکل شبکه فاضلاب ساختمان است. حتی اختلافی جزئی در شیب لولهها، مثلاً چند میلیمتر در هر متر، میتواند در مسیرهای طولانی باعث ایجاد رسوب، گرفتگی یا برگشت جریان فاضلاب شود. به همین دلیل، توجه به جزئیات در مرحلهی طراحی و اجرای دقیق، نقش تعیینکنندهای در بهرهبرداری صحیح از سیستم دارد.
در طراحی اصولی شیب فاضلاب باید هم تناسب بین قطر لوله، حجم جریان و طول مسیر رعایت شود، و هم دقت اجرایی بالا در نصب و تراز لولهها لحاظ گردد. استفاده از ابزارهای دقیق مانند تراز لیزری، شابلونهای اندازهگیری و کنترل افت ارتفاع در هر بخش، از اشتباهات رایج در حین اجرا جلوگیری میکند.
توصیه میشود اجرای این بخش از پروژه به نیروهای فنی باتجربه سپرده شود، زیرا کوچکترین خطا در شیبگذاری میتواند هزینههای بالایی برای تعمیرات بعدی ایجاد کند. تیم تهران اگو با سالها تجربه در طراحی، محاسبات و اجرای حرفهای شبکههای فاضلاب، تمامی مراحل از محاسبه شیب تا کنترل نهایی را با دقت و بر اساس استانداردهای مهندسی انجام میدهد تا شبکهای ایمن، کارآمد و بادوام تحویل داده شود.
برای مشاوره و اطلاعات بیشتر، با تهران اگو تماس بگیرید و به صفحه تماس با ما مراجعه کنید!
